Längenmesstechnik

Solartron Metrology’s kontinuierliche Entwicklung von Präzisionsspulenformteilen und Spulenwicklungen mit mehreren Kammern gewährleistet eine hervorragende Linearität und thermische Stabilität im gesamten Bereich der Längenmesstechnik.

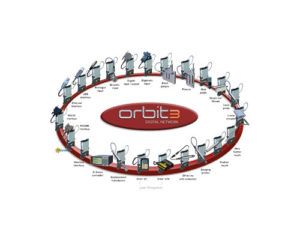

Solartron Metrology Digitalsensoren werden mit einem rückführbaren Interferometer kalibriert und mit einem Kalibrierzertifikat ausgestellt. Alle digitalen Wandler sind mit integrierter Elektronik ausgestattet, die Informationen wie Sonden-ID, Bereich, Kalibrierungsfehler usw. speichert. Digitale Sensoren bieten im Vergleich zu herkömmlichen analogen Sensoren eine überlegene Leistung. Die in diesem Katalog angegebenen Leistungsdaten beinhalten alle mechanischen Fehler im Tastkopf sowie alle Fehler in den elektronischen Schnittstellenmodulen.

Längenmesstechnik als LVDT

Ein LVDT-Wegsensor arbeitet, indem er den Kern durch den Körper bewegt. Die Position des Kerns innerhalb des Körpers wird durch auf den Spulenkörper gewickelte Spulen erfasst. Die Spulen werden mit einem Wechselstromsignal versorgt und dann ein Wechselstromsignal zurückgegeben. Das Signal wird dann von einer Aufbereitungselektronik verarbeitet, um ein Maß für die Kernposition bereitzustellen. Der Körper ist normalerweise am statischen Teil eines Elements montiert und der Kern am beweglichen Teil befestigt.

Die Sekundärspulen A und B sind entgegengesetzt in Reihe geschaltet, so dass die beiden Spannungen VA und VB entgegengesetzte Phasen haben und der Wandlerausgang VA-VB ist. Wenn sich der Kern in der Mittelposition befindet, werden in jeder Sekundärseite Spannungen gleicher Größe, aber entgegengesetzter Phase induziert, und die Nettoleistung ist Null. Wenn der Kern in eine Richtung bewegt wird, steigt die Spannung in der entsprechenden Sekundärspule, während die andere Spule eine komplementäre Spannungsreduzierung erfährt. Der Nettoeffekt ist ein Wandlerspannungsausgang, der proportional zur Verschiebung ist. Die Kenntnis der Größe und der Phase des Ausgangssignals in Bezug auf das Anregungssignal ermöglicht es, die Position und Richtung der Kernbewegung aus der Nullposition abzuleiten.
