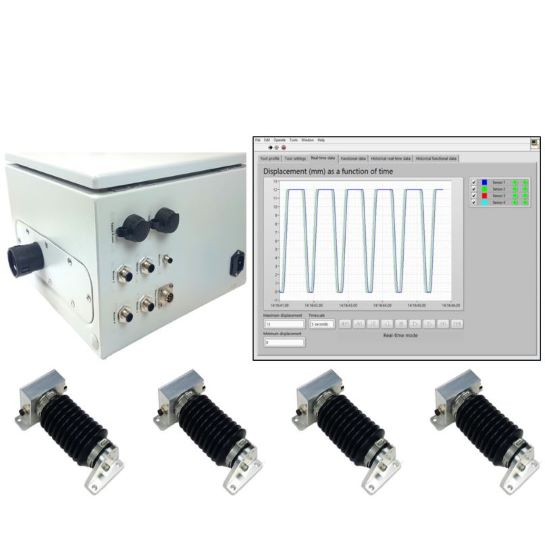

Überwachungssystem der CS Serie

Wenn Ihr System mehrere Sensoren erfordert, empfehlen wir ElastiSense-Überwachungssysteme, die mehrere verkettete Sensoren und einen Controller für die Kommunikation und Datenverarbeitung enthalten. Technische Daten:

• Anzahl der Sensoren: 1 bis 16
• Messbereiche: gemäß eingesetzter Sensoren
• Genauigkeit: 0,1%v.E.
• Auflösung: <1µm
• Maximale Geschwindigkeit: bis zu 450 mm/s
• Arbeitstemperaturbereich: -20°C bis +80°C
• IP63
• Lebenszeit der Sensoren: 10.000.000 Zyklen bei Vollauslastung (bis 30.000.000 beim Einsatz innerhalb von 50% des Messbereiches)

Der Controller kommuniziert mit den Sensoren über ein Vollduplex-RS485-Netzwerk. Die Steuerung empfängt synchronisierte Echtzeitdaten von den Sensoren, analysiert sie und sendet dann Informationen (Signale, Daten, Alarme) an die Maschinensteuerung, den Bediener oder eine übergeordnete Steuerung.

Der dafür verwendete Controller ist ein vielseitiger Standard-Controller von National Instruments aus deren cRIO-Serie. Es kann so konfiguriert werden, dass es mit einem Protokoll Ihrer Wahl mit Ihrem System kommuniziert, da eine große Auswahl an entsprechenden Kommunikationsmodulen verfügbar ist.
